jazzzz0003 said:

can u explain that bridge setupagain

Click to expand...

Here is the explanation of the Bridge Setup (Grounding Method) in simple steps.

The goal is to connect the Boot Pin to Ground (Minus).

1. The Setup (The "Bridge")
You need a wire to make a bridge between two points:

• Point A: The Boot Pin (Pin 57) on the chip.
• Point B: The Metal Case of the USB connector (This is Ground).

How to make the tool:
1. Take a piece of wire.
2. Tape one end to the silver metal shell of the USB plug. (Make sure it touches the metal tight).
3. The other end is your "Probe". Tape it to a thin sewing needle.
* *Why a needle? Because the wire is too fat and touches the wrong pins. The needle is sharp and precise.*

2. The Procedure
1. Unplug the USB cable from the computer.
2. Place the needle on the Target Pin (Pin 8 from the corner).
3. Hold it steady. Do not let it slide up to the "Clicky" pin.
4. Plug in the USB cable to the computer.
5. Wait 3 seconds.
6. Remove the needle.

3. The "Skip One" Trick (No Counting)
Since counting is hard, use the "Click" to find your way.

1. Touch the pin that makes the CLICK (Reset). You know where this is.
2. Look at that pin.
3. SKIP the very next pin below it (Pin 7).
4. TOUCH the next pin after that (Pin 8).

Map:
[CLICKY PIN] (Reset)
[SKIP THIS PIN]
[TARGET PIN] (Boot)

4. The "Soldering" Way (If your hands shake)
If you cannot hold the needle steady, you will keep hitting the Reset pin. The best way to fix this is to solder.

1. Get a very thin wire.
2. Solder it gently to the Target Pin.
* *It is okay if the solder touches the pin below it. Just make sure it does NOT touch the pin above it (The Clicky Pin).*
3. Twist the other end of the wire to the USB metal case.
4. Plug in USB -> It will be SILENT.
5. Click Start in Flash Magic.
6. When it starts flashing, cut the wire with scissors.

Summary:
You are bridging the 8th leg to the USB Metal Case.
If it clicks, you are too high. Move down exactly 2 legs.

but all pinns clicking

jazzzz0003 said:

but all pinns clicking

Click to expand...

If all pins are clicking, it means your wire is too thick or you are pressing too hard.

Here is the problem:
Pin 59 (Reset) and Pin 57 (Boot) are extremely close together. There is only one tiny leg between them.

If your wire touches the Reset pin even a tiny bit while you are trying to touch the Boot pin, the chip will Reset (CLICK).

How to fix "All Pins Clicking"

1. Use a Sewing Needle
You cannot use a stranded wire. It spreads out and touches everything.

• Tape your wire to a sharp, thin sewing needle.
• Use the very tip of the needle.

2. The "Skip One" Rule
You have already found the pin that clicks (Reset). Use that as your map.

1. Touch the pin that CLICKS. (This is your starting point).
2. Look at the pin directly BELOW it. SKIP THIS PIN. (Do not touch it).
3. Touch the pin directly BELOW THAT. THIS IS YOUR TARGET.

Visual Map:
(Top of Chip / Corner)
...
[PIN] -> Clicks? (Reset) <-- You are here.
[PIN] -> Skip this one.
[PIN] -> TOUCH HERE (Boot Mode).
...
(Bottom of Chip)

3. The "Slide Up" Technique
Since you are hitting Reset (Top) too often, try coming from the Bottom.

1. Start your needle lower down the row (towards the middle of the chip).
2. Plug in USB. (It should be silent).
3. If it is silent, try clicking "Start".
4. If "Start" fails, move the needle UP one leg and try again.
5. Stop immediately if you hear a Click (you went too high).

Summary:
The "Click" is your enemy. You are touching the enemy pin every time. You need to touch the pin that is 2 steps lower than the enemy.

mutta ne kaikki napsahtelevat

jazzzz0003 said:

mutta ne kaikki napsahtelevat

Click to expand...

Jos kaikki pinnit napsuvat, se tarkoittaa yhtä asiaa: Työkalusi on liian paksu tai osut kahteen pinniin yhtä aikaa.

Tässä on tekninen syy:
Reset-pinni (joka naksuu) ja Boot-pinni (joka on hiljainen) ovat alle 0,5 millimetrin päässä toisistaan.
Jos työkalusi osuu vähänkään Reset-pinniin samalla kun yrität osua Boot-pinniin, Reset "voittaa" aina -> Piiri käynnistyy uudelleen -> KLIK.

Sinun täytyy olla kirurgisen tarkka.

Tee nämä 3 muutosta:

1. Vaihda työkalu: Älä käytä pelkkää johtoa. Teippaa johto kiinni ohueen ompeluneulaan. Vain neulan terävä kärki on tarpeeksi tarkka osumaan vain yhteen jalkaan.
2. Käytä "Liukumistaktiikkaa" (Slide method):
* Laita neula siihen kohtaan, joka naksuu (Reset).
* Pidä neulaa siinä.
* Liu'uta neulaa erittäin hitaasti alaspäin (poispäin kristallista).
* Tunnet neulan kärjellä pienen "töyssyn" pinnien välissä.
* Ensimmäinen töyssy on "tyhjä" pinni.
* Toinen töyssy on BOOT-pinni.
3. Älä paina kovaa: Paina vain sen verran, että saat kontaktin. Jos painat kovaa, neula litistyy ja osuu viereisiin pinneihin.

Muistisääntö:

• Pinni X (Reset) = MIINA (Räjähtää/Naksuu).
• Pinni Y (Väli) = Tyhjä.
• Pinni Z (Boot) = KOHDE (Hiljainen).

Sinun täytyy hypätä "miinan" yli ja osua kohteeseen koskematta miinaan. Jos kuuluu *klik*, osuit miinaan. Yritä uudelleen millimetri alempaa.

jazzzz0003 said:

mutta kaikki napsahtelevat

Click to expand...

cnutll ensimmäinen opas

jazzzz0003 said:

cnutll ensimmäinen opas

Click to expand...

Selvä, unohdetaan kaikki monimutkaiset selitykset. Tässä on se ensimmäinen ja tärkein ohje yksinkertaistettuna.

Tämä on ainoa tapa, jolla se toimii.

FGTech Galletto Boot Mode - Perusohje

1. Valmistelu

• Ota ohut sähköjohto.
• Kierrä johdon toinen pää USB-liittimen metallikuoren ympärille (tämä on MAA / Ground).
• Toinen pää on sinun "kynäsi".

2. Oikean pinnin löytäminen (Tärkein vaihe)
Katso piirilevyä niin, että oranssi kristalli on vasemmassa yläkulmassa (kuten kuvassasi).
Laske hopeiset jalat alkaen yläkulmasta alaspäin:


3. Toimenpide
Tee tämä tarkasti tässä järjestyksessä:

1. Irrota USB-kaapeli tietokoneesta.
2. Aseta johdon pää tarkasti 8. jalalle (laskettuna kulmasta).
3. Pidä johto paikallaan. Älä anna sen osua 6. jalkaan.
4. Kytke USB-kaapeli tietokoneeseen.
5. Odota 3 sekuntia.
6. Ota johto pois jalalta.

4. Testi (Onnistuiko?)

• Kuului "KLIK"? -> Epäonnistui. Osuit vahingossa 6. jalkaan (Reset). Yritä uudelleen, mutta siirrä johtoa aivan vähän alaspäin (kohti 8. jalkaa).
• Oliko HILJAISTA? -> ONNISTUI! Olet nyt Boot-tilassa.

5. Ohjelmointi
Kun olet saanut "Hiljaisen" tuloksen:
1. Avaa Flash Magic.
2. Valitse "LPC2119".
3. Paina "Start".

Jos se naksuu, olet liian ylhäällä. Siirrä johtoa noin 1 millimetri alaspäin.

what in this

explain where did i connect that tx and rx

jazzzz0003 said:

explain where did i connect that tx and rx

Click to expand...

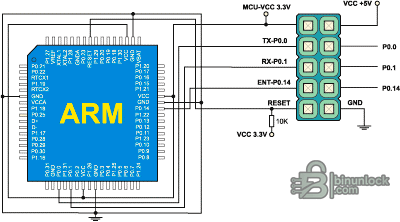

Tämä on erittäin hyödyllinen kuva! Se näyttää koko kytkennän.

Mitä tämä kuva näyttää:

Tämä on LPC2119-piirin kytkentäkaavio FGTech Galletto -laitteessa.

Vasemmalla: LPC2119-piiri (ARM) ja sen pinnit.
Oikealla: OBD-liitin (se iso harmaa liitin piirilevyn reunassa).

Tärkeät pinnit:

• TX - P0.0 (Pinni 19) = Piiri lähettää dataa tietokoneelle
• RX - P0.1 (Pinni 21) = Piiri vastaanottaa dataa tietokoneelta
• ENT - P0.14 (Pinni 41) = TÄMÄ ON BOOT MODE PINNI!
• RESET (Pinni 57) = Reset (tämä naksuu!)

HETKINEN - Tärkeä huomio!

Katso kuvaa uudelleen:

RESET = Pinni 57
ENT (Boot Mode) = P0.14 = Pinni 41

Pinni 41 on ERI PUOLELLA piiriä kuin Reset!

Se EI ole 2 jalkaa Resetistä alaspäin. Se on piirin ALAPUOLELLA (alarivin pinnit).

Missä P0.14 (Boot Mode) on:

Katso piirilevyäsi:

• Reset ja kristalli ovat piirin VASEMMALLA puolella
• P0.14 (Boot Mode) on piirin ALAPUOLELLA (alarivin pinnit)
• Pinni 41 = Alarivin pinnit, laskettuna oikealta vasemmalle

Tämän takia kaikki pinnit "naksuvat"! Olet yrittänyt löytää Boot-pinniä väärältä puolelta piiriä! Se ei ole vasemmalla puolella kristallin lähellä. Se on piirin ALAPUOLELLA.

Kerro minulle miten piirilevy on sinun edessäsi (USB ylhäällä/alhaalla?) niin kerron tarkalleen mihin kohtaan pitää osua.
